Un craquement à chaque coup de pédale ou une transmission usée justifient le démontage du pédalier. Cette opération mécanique, essentielle pour tout amateur de cyclisme, impressionne souvent les propriétaires de vélo, mais elle reste accessible avec de la méthode. En identifiant correctement votre standard et en utilisant les outils adaptés, vous retirez vos manivelles sans risquer d’endommager le filetage ou le cadre.
Identifier son standard de pédalier avant de commencer
Avant de sortir la caisse à outils, identifiez le montage de votre vélo. Le marché propose de nombreux standards et chaque modèle impose une technique spécifique. Une erreur d’outil peut endommager irrémédiablement les composants.
Le classique axe carré
Ce standard historique équipe encore les vélos de ville et les modèles vintage. L’axe en acier possède des extrémités pyramidales carrées. Les manivelles sont emmanchées en force et maintenues par une vis. Une fois la vis retirée, la manivelle reste fixée par friction et nécessite un extracteur de manivelle pour être libérée.
Les systèmes cannelés : Octalink et ISIS
Les systèmes Octalink et ISIS utilisent des cannelures pour augmenter la rigidité. Après avoir retiré la vis de serrage, vous observez une étoile à 8 ou 10 branches à l’intérieur de la manivelle. Ces systèmes exigent un extracteur spécifique, souvent doté d’un embout large pour ne pas s’enfoncer dans l’axe creux.
Les axes intégrés : Hollowtech II, GXP et DUB
Le standard moderne intègre l’axe à l’une des manivelles. Il traverse le cadre et s’appuie sur des roulements externes visibles. Le démontage utilise principalement des clés Allen ou un outil spécifique pour le capuchon de précontrainte, notamment sur les systèmes Hollowtech II.

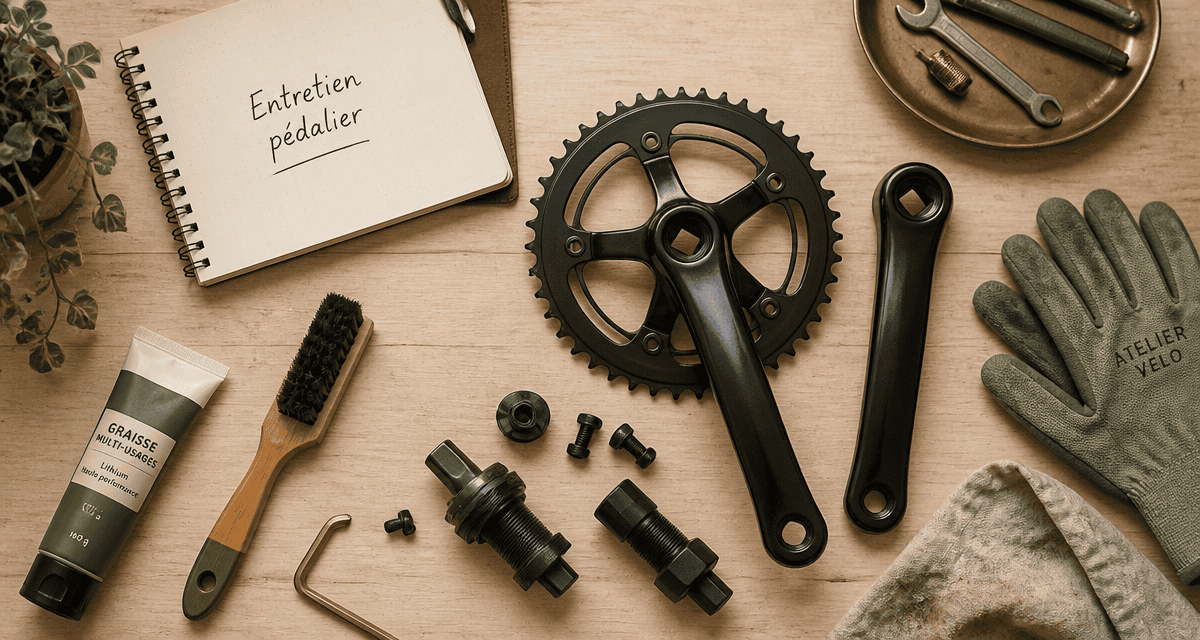

L’atelier du mécanicien : Outils et préparation
La réussite du démontage repose sur l’usage de l’outil adapté. L’utilisation d’une pince multiprise ou d’un tournevis pour faire levier marque l’aluminium des manivelles et détruit les empreintes des vis.
Outils nécessaires selon le type de pédalier
| Type de pédalier | Outil principal | Accessoire indispensable |
|---|---|---|
| Axe carré | Extracteur standard | Clé Allen de 8 mm |
| Octalink / ISIS | Extracteur avec embout large | Dégraissant |
| Shimano Hollowtech II | Clé Allen de 5 mm | Outil de bouchon |
| SRAM DUB / GXP | Clé Allen de 8 mm | Graisse au lithium |
Le démontage demande une grande précision. Chaque tour de clé doit respecter l’alignement du métal. Si le filetage est le point d’ancrage de votre vélo, une manipulation brutale dégrade les composants. Vous devez sentir la résistance pour comprendre la trame de l’acier ou de l’aluminium. Cette sensibilité tactile permet de déceler si la pièce s’engage avec fluidité ou si un grain de sable entrave l’assemblage.

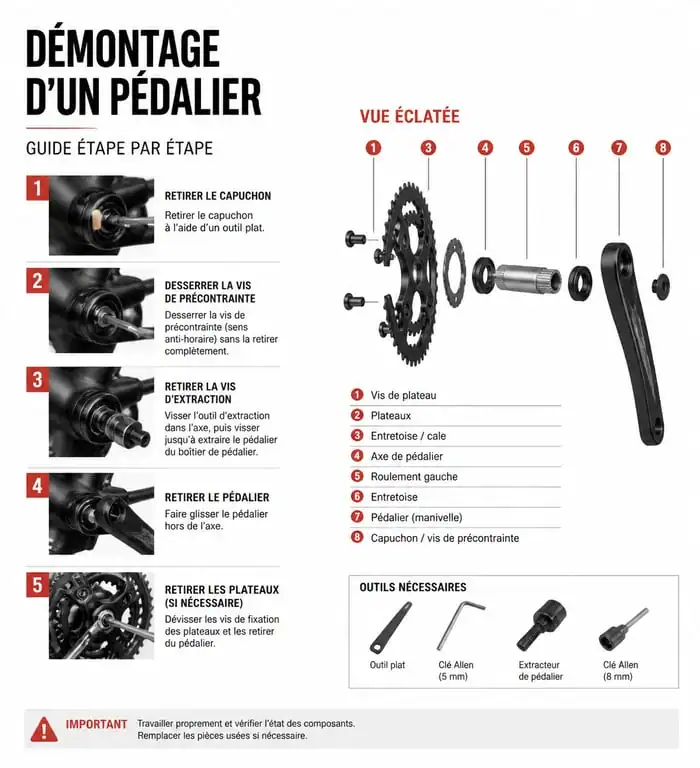

Tutoriel pas à pas : Extraire les manivelles sans casse
Une fois le matériel réuni, préparez votre espace. Un pied d’atelier facilite le travail, mais un appui stable contre un mur suffit. Retirez la chaîne des plateaux pour éviter de vous blesser ou de salir vos outils.
Étape 1 : Retirer les caches et les vis de serrage
Sur les anciens modèles, un cache-poussière masque la vis centrale. Dévissez-le avec une pièce ou un tournevis plat. Utilisez ensuite une clé Allen, souvent de 8 mm, pour dévisser la vis de maintien. Le sens de dévissage est standard, soit dans le sens inverse des aiguilles d’une montre.
Étape 2 : L’utilisation de l’extracteur
L’extracteur comprend une base filetée et une tige de poussée. Vissez la base de l’extracteur à la main dans le filetage de la manivelle. Assurez-vous qu’elle est parfaitement perpendiculaire. Serrez légèrement avec une clé pour assurer la prise. Vissez ensuite la tige interne. Elle s’appuie contre l’axe et pousse la manivelle vers l’extérieur. Si vous sentez une résistance excessive, arrêtez immédiatement : l’extracteur est peut-être mal engagé.
Étape 3 : Le cas des axes traversants
Pour un système Hollowtech II, desserrez les deux petites vis Allen sur la manivelle gauche. Utilisez l’outil en plastique pour dévisser le bouchon de précontrainte. Soulevez la plaque de sécurité dans la fente de la manivelle. Celle-ci glisse ensuite facilement. Poussez l’axe côté plateaux pour extraire le pédalier.
Gérer les imprévus : Vis grippées et entretien préventif
La théorie se heurte parfois à l’oxydation. Un pédalier resté en place plusieurs années semble soudé au cadre. La sueur et l’eau créent une réaction entre l’aluminium de la manivelle et l’acier de l’axe.
Débloquer un pédalier récalcitrant
Si la manivelle résiste, n’utilisez pas la force brute. Appliquez un dégrippant de qualité dans le filetage et laissez agir plusieurs heures. Une légère source de chaleur peut aider à dilater les métaux, à condition d’être prudent avec les cadres en carbone. Un bras de levier plus long sur votre clé aide également, si l’extracteur est correctement ancré.
Le remontage : Préparez le futur
Le démontage est l’occasion de nettoyer les roulements et d’inspecter le boîtier. Pour faciliter le prochain entretien, nettoyez scrupuleusement les filetages avec un chiffon et du dégraissant. Appliquez une fine couche de graisse au lithium ou de pâte anti-seize sur les surfaces de contact. Respectez les couples de serrage indiqués sur les pièces, généralement entre 35 et 50 Nm. Un sous-serrage provoque des bruits, tandis qu’un sur-serrage risque de casser la vis.
Entretenir son pédalier est une démarche économique. En démontant, nettoyant et graissant ces composants une fois par an, vous évitez le remplacement prématuré de pièces coûteuses et conservez un vélo silencieux et performant.
